Руководство по размерам колёс электровелосипедов

Руководство по размерам колёс электровелосипедов: что такое etrto (iso 5775)

как правильно читать маркировку и подбирать покрышки? Почему возникает путаница с размерами колёс

Многие владельцы электровелосипедов уверены, что если на велосипеде написано:

20"

то этого достаточно для выбора новой покрышки или камеры.

На практике это одна из самых распространённых ошибок.

Два велосипеда могут иметь одинаковую маркировку:

20 дюймов

но использовать абсолютно разные обода и несовместимые покрышки.

Именно поэтому производители давно используют международный стандарт:

ETRTO (European Tire and Rim Technical Organization)

который также входит в стандарт:

ISO 5775

Именно ETRTO сегодня считается наиболее точным способом определения совместимости колеса, обода, покрышки и камеры.

Что такое ETRTO

ETRTO — это международная система обозначения велосипедных шин и ободов.

Её основная задача:

• исключить путаницу;
• обеспечить совместимость шин и ободов;
• стандартизировать размеры для всех производителей.

В отличие от обозначения в дюймах, ETRTO использует миллиметры.

Почему дюймы часто вводят в заблуждение

Рассмотрим пример.

На двух разных покрышках может быть написано:

20"

Но фактически это могут быть:

• 20×1.75
• 20×2.125
• 20×4.0
• 20×1⅜

И некоторые из них не совместимы между собой.

Поэтому ориентироваться только на дюймы нельзя.

Самое главное число во всём колесе

Если запомнить лишь одну вещь из этой статьи, пусть это будет следующее правило:

Для совместимости покрышки и обода решающим является посадочный диаметр обода (BSD).

Именно он записывается в ETRTO.

Например:

100-406

Здесь число:

406

означает посадочный диаметр обода в миллиметрах.

Именно оно определяет совместимость.

Как читать маркировку ETRTO

Рассмотрим пример:

55-406

Маркировка состоит из двух чисел.

Первое число

55

это ширина покрышки в миллиметрах.

Второе число

406

это посадочный диаметр обода.

Итак:

55-406

означает:

• ширина покрышки 55 мм;
• обод 406 мм.

Почему число 406 настолько важно

Представим:

Покрышка:

55-406

Покрышка:

100-406

Ширина разная.

Но обе станут на один и тот же обод.

Потому что:

406 = 406

Пример для фэтбайка

На многих электрофэтбайках можно увидеть:

20×4.0

Но правильная маркировка ETRTO выглядит так:

100-406

или

102-406

или

105-406

Все они могут использовать один и тот же обод:

406 мм

Что такое BSD

BSD означает:

Bead Seat Diameter

или

посадочный диаметр борта покрышки на ободе

Именно этот параметр использует ETRTO.

Почему колесо 26 дюймов не равно 26 дюймам

Это один из самых удивительных фактов велосипедного мира.

Когда человек слышит:

26" колесо

он думает, что обод имеет 26 дюймов.

На самом деле нет.

Для классического MTB:

26"

равно:

559 мм BSD

То есть:

559 мм = 22 дюйма

а не 26.

Тогда откуда берутся 26"?

Внешний диаметр колеса формируется:

• ободом;
• покрышкой;
• высотой протектора.

Поэтому историческое название не совпадает с фактическим диаметром обода.

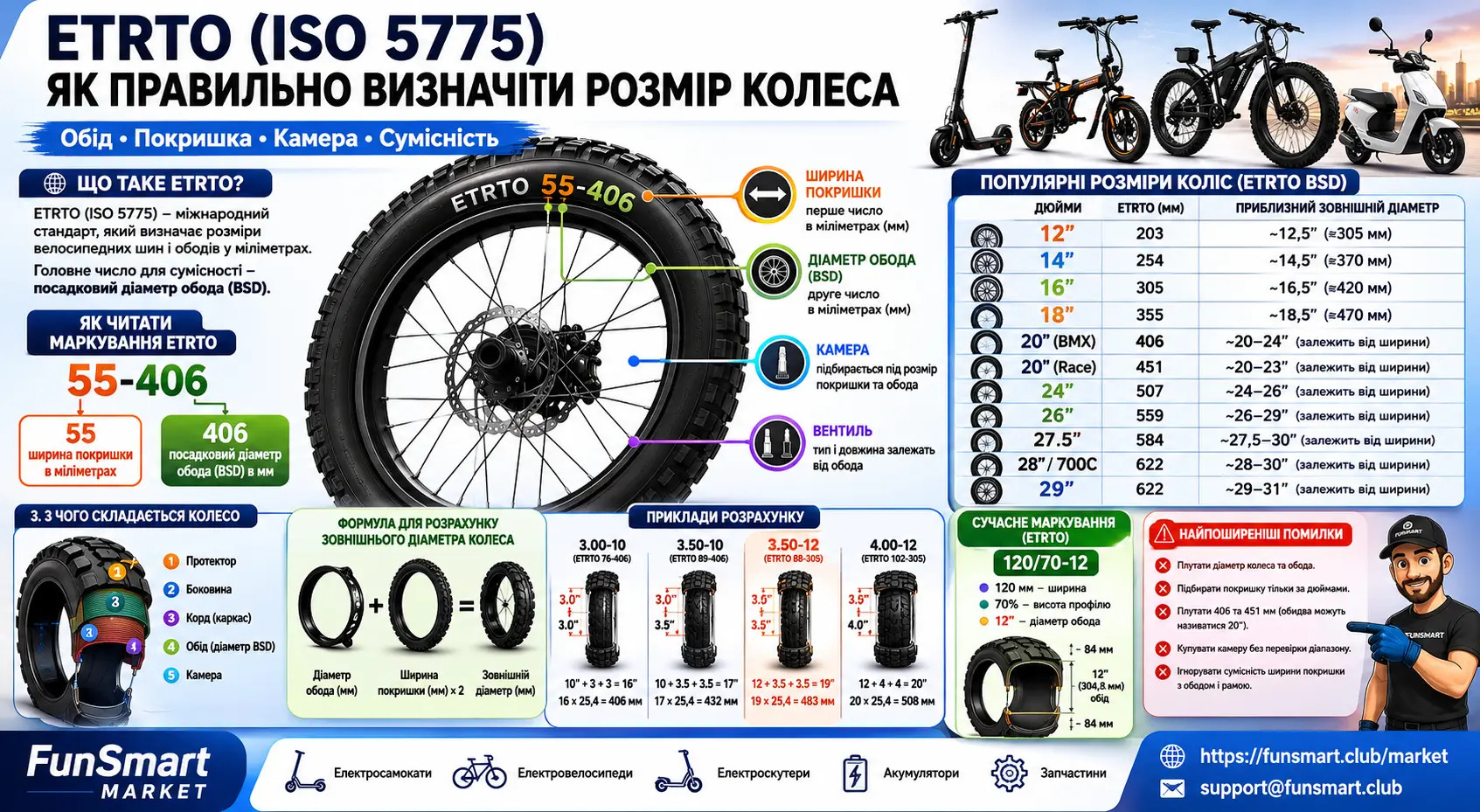

Таблица самых распространённых стандартов ETRTO

Почему 28" и 29" имеют одинаковый обод

Это ещё одна причина путаницы.

Оба используют:

622 мм BSD

Разница заключается лишь в ширине и высоте покрышки.

Пример 29×2.25

Маркировка:

57-622

где:

• 57 мм ширина;
• 622 мм обод.

Пример 700×38C

Маркировка:

40-622

Тот же обод:

622 мм

Но другая покрышка.

Как определить размер своего колеса

Вариант №1

Посмотреть на боковину покрышки.

Искать надпись:

55-406

или

57-584

или

60-559

Вариант №2

Посмотреть технические характеристики велосипеда.

Вариант №3

Измерить обод.

Как подобрать новую покрышку

Сначала смотрим ETRTO.

Например:

100-406

Можно ставить:

• 90-406
• 100-406
• 102-406

Если позволяет рама.

Но нельзя:

• 100-451
• 55-507
• 57-559

Как подобрать камеру

Для камеры также главное:

BSD.

Например:

20×4.0

камера должна поддерживать:

406 мм.

Типичная запись:

20×3.5–4.0

или

20×4.0–4.9

Как посчитать примерный внешний диаметр колеса

Берём:

ETRTO:

100-406

406 мм — обод.

Высота профиля примерно равна ширине:

100 мм.

Итак:

406 + 100 + 100

=

606 мм

Переводим в дюймы:

606 ÷ 25.4

=

23.9"

Поэтому колесо:

20×4.0

имеет внешний диаметр почти:

24 дюйма.

Именно поэтому многие электрофэтбайки с колёсами 20×4.0 визуально напоминают велосипеды с колёсами 24".

Примеры популярных размеров электровелосипедов

20×4.0

ETRTO:

100-406

Внешний диаметр:

≈24"

26×4.0

ETRTO:

100-559

Внешний диаметр:

≈30"

27.5×2.4

ETRTO:

60-584

Внешний диаметр:

≈27.9"

29×2.25

ETRTO:

57-622

Внешний диаметр:

≈29.5"

Самые частые ошибки покупателей

Ошибка №1

Покупать покрышку только по надписи:

20"

Ошибка №2

Путать 406 и 451.

Оба могут называться:

20"

но несовместимы.

Ошибка №3

Путать ширину и диаметр.

100-406

это не 100 мм диаметр.

Ошибка №4

Покупать камеру без проверки ETRTO.

Быстрая шпаргалка

Запомните простое правило:

✅ Для совместимости всегда смотрим на последнее число ETRTO.

Примеры:

• 100-406 → обод 406 мм
• 57-559 → обод 559 мм
• 60-584 → обод 584 мм
• 57-622 → обод 622 мм

Именно это число определяет, станет ли покрышка на ваш обод.

Главный вывод

Обозначения:

20", 26", 27.5", 29"

удобны для общего понимания размера велосипеда, но для выбора покрышки, камеры или обода их недостаточно.

Для точного подбора всегда нужно смотреть на маркировку ETRTO (ISO 5775).

Именно последнее число в записи вида:

55-406, 60-559, 57-584, 57-622

определяет посадочный диаметр обода и гарантирует совместимость компонентов колеса.
